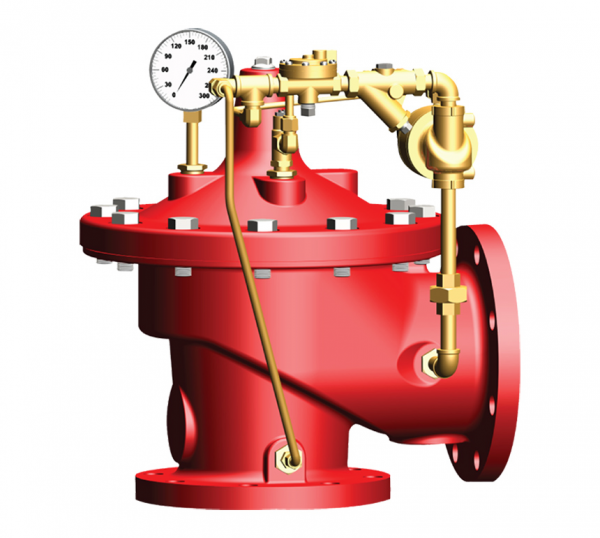

Válvula de Alívio angular UL/FM

Gostou? compartilhe!

Válvula de Alívio angular UL/FM

Código do produto: Não informado


Aplicação

Preço Sob Consulta



Descrição

Válvula de controle auto-operada, unidirecional, pode ser instalada em derivação ou em linha, dependendo da função desejada. Tem a função principal de manter uma pressão a montante constante na rede.



Possui aprovação UL/FM.

Descrição da Operação

Função Alívio



Instalada em derivação da linha principal, mantém a pressão da rede uniforme descarregando para a atmosfera o excesso de pressão. Para esta função, recomendamos a aplicação em tubulações com velocidade de fluxo até 15 m/s.



Função Sustentadora de Montante



Instalada na linha de recalque logo após a bomba, permite um controle da pressão de saída da bomba, ajustado conforme a necessidade. Para esta função, recomendamos a aplicação em tubulações com velocidade de fluxo entre 0,5 a 5 m/s.

Características

Válvula principal



Proporcionar o controle desejado por intermédio de um conjunto auto operado composto de um diafragma ligado a um obturador.



Filtro



Impedir o ingresso de partículas estranhas no circuito de controle.



Manômetro



Indicar a pressão de ajuste do funcionamento ou controle.



Válvula de bloqueio



Isolar o circuito de controle quando na manutenção e auxiliar o início da partida do equipamento. Válvula de esfera comandada por alavanca, abrindo e fechando com 1/4 de volta.



Piloto VA-013



Comandar a abertura da válvula principal quando a pressão da rede estiver acima da regulagem do piloto.



Válvula de Agulha



Incorporada no piloto, controla a velocidade de fechamento da válvula principal.

Códigos

  • 402000001 - Válvula de Alívio Angular 2'
  • 402000002 - Válvula de Alívio Angular 2.5"
  • 402000003 - Válvula de Alívio Angular 3"
  • 402000004 - Válvula de Alívio Angular 4"
  • 402000006 - Válvula de Alívio Angular 6"
  • 402000007 - Válvula de Alívio Angular 8"
