Descrição

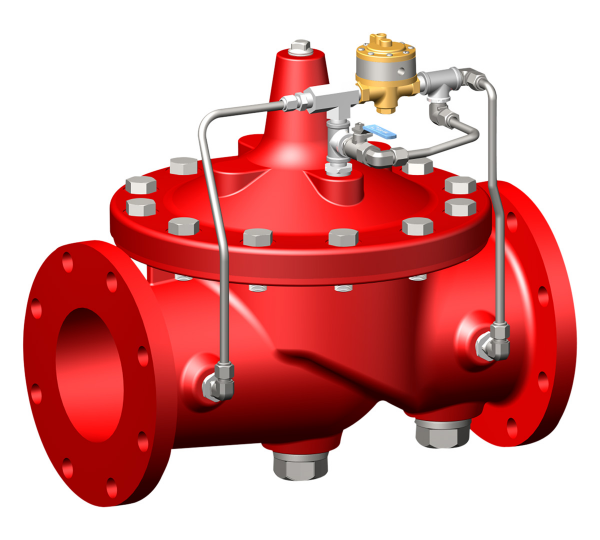

A Válvula de Controle Remoto é utilizada onde o controle "abre-fecha" é necessário. Possui desenho simples e resposta rápida ao controle remoto, com sede única com um disco resiliente que garante a total vedação.
Descrição da operação
Os sinais de pressão emitidos por um controle remoto "abrem ou fecham" uma pequena válvula auxiliar instalada na tampa da válvula principal, que por sua vez irá abrir ou fechar a válvula principal.
Somente a pequena quantidade de fluído na tampa da válvula auxiliar deve passar através do piloto de controle remoto. Dessa forma a válvula principal se abrirá ou fechará completamente.
Tanto a válvula principal quanto a válvula auxiliar são de sede única, operadas por diafragma e do tipo globo.
Especificações
- Dimensões: 2"- 8".
- Detalhes da extremidade 125 e 250 ANSI B16.1.
- Potência nominal da pressão: classe 150 - máx. de 250 PSI / classe 300 - máx. de 400 PSI.
- Faixa de temperatura: Água a 180°F (82,22°C) máx.
Materiais
Corpo e tampa da válvula principal
- Ferro Dúctil ASTM A-536*.
- Aço Fundido ASTM A216-WCB*.
- Bronze Naval ASTM B-61.
- Bronze-Alumínio-Níquel ASTM B148.
- Aço Inoxidável Super Duplex.
- Aço Inoxidável ASTM A743-CF-8M.
* Revestida interna e externamente em epóxi.
Códigos
- 402000601 - Válvula ON-OFF manual 2"
- 402000603 - Válvula ON-OFF manual 3"
- 402000604 - Válvula ON-OFF manual 4"
- 402000606 - Válvula ON-OFF manual 6"
- 402000607 - Válvula ON-OFF manual 8"
