Descrição

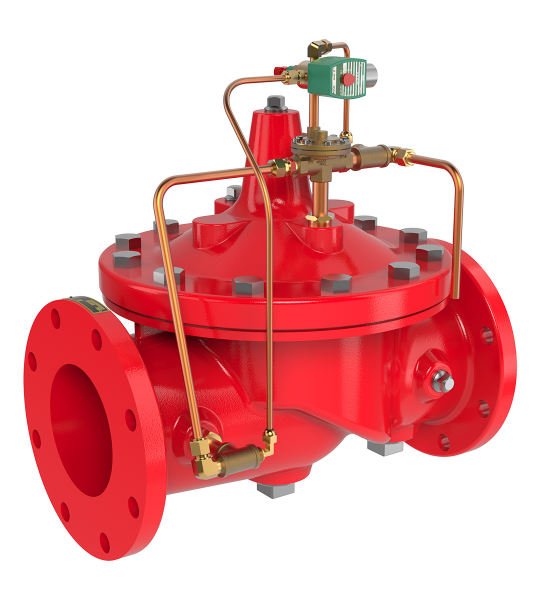

A Válvula de dilúvio operada por solenoide é uma válvula de controle que se abre ou fecha ao receber um sinal elétrico enviado ao controle piloto da solenoide. Essa válvula é composta por uma válvula principal registrada pela U.L, uma válvula solenoide de três vias e um controle piloto auxiliar.
Esse sistema de controle piloto alternadamente aplica ou alivia a pressão na câmara do diafragma da válvula principal. Ela é fornecida ou normalmente aberta (desenergizar solenoide para abrir) ou normalmente fechada (energizar solenoide para abrir).
Especificações
Dimensões
- Globo: 3" - 8" flangeada.
- Ângulo: 3" - 8" flangeada.
Detalhes da extremidade
- Ferro Ductil 150 ANSI B16.42 flangeada.
- Aço Fundido 150 ANSI B16.5 flangeada.
Potência Nominal da pressão
- classe 150, máximo de 250 psi (Ferro Dúctil).
- classe 150, máximo de 285 psi (Aço Fundido).
- classe 300, máximo de 400 psi.
Faixa de Temperatura
- Água a 82,2°C.Max.
Materiais
Corpo e tampa da válvula principal
- Ferro Dúctil ASTM-A536
- Aço Fundido ASTM A216-WCB
- Bronze Naval ASTM B61
- Bronze-Alumínio-Níquel ASTM B148
- Aço Inoxidável Super Duplex
- Aço Inoxidável ASTM A743-CF-8M
Guarnição da válvula principal
- Bronze/Aço Inoxidável
Sistema do controle piloto
- Bronze Fundido ASTM B61
- 3" - 10" Registrada pela UL
Códigos
- 402000701 - Válvula ON-OFF Elétrica 2"
- 402000703 - Válvula ON-OFF Elétrica 3"
- 402000704 - Válvula ON-OFF Elétrica 4"
- 402000706 - Válvula ON-OFF Elétrica 6"
- 402000707 - Válvula ON-OFF Elétrica 8"
